| 某ダム工事用クレーンガーターBOX 製作～仮組 （組立平面外寸23.6ｍ×14.3ｍ） |
|

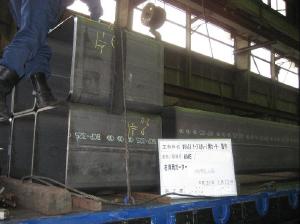

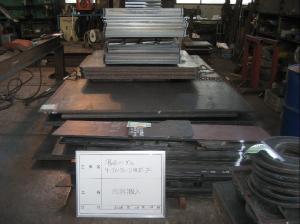

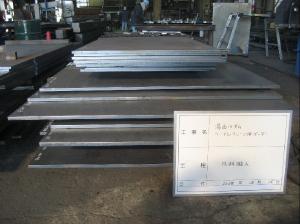

 材料搬入 （本体PL ｔ＝19～22） |
 材料搬入 （本体PL ｔ=19～22） |

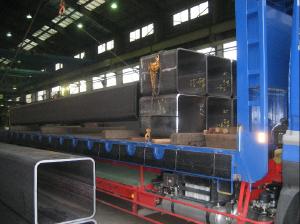

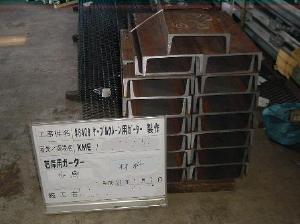

 材料搬入 （繋ぎ材角鋼管） |
 材料搬入 （繋ぎ材角鋼管） |

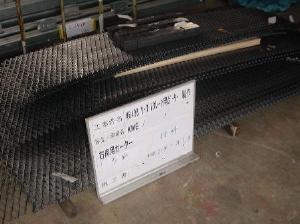

 材料搬入 （歩廊床用） |
 材料搬入 （歩廊床用） |

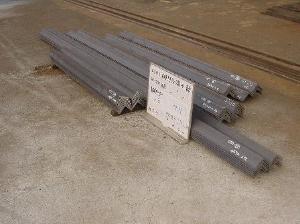

 材料搬入 （歩廊手摺用） |

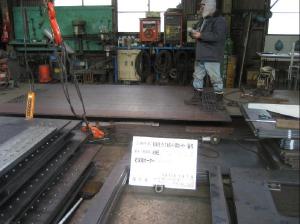

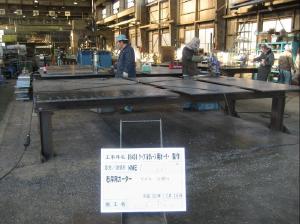

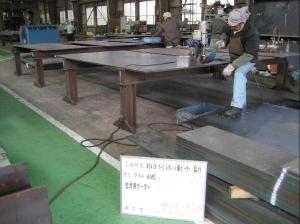

 材料ケガキ |
 材料ケガキ （孔加工同時進行） |

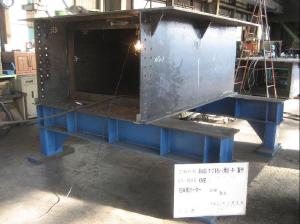

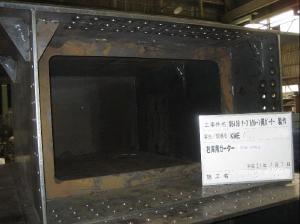

 仮組状況 （BOX形状に組み立てます） |
 仮組状況 |
 仮組完了 |
 仮組完了 |

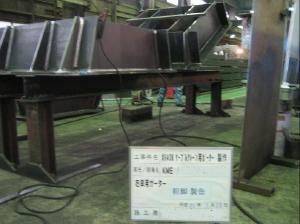

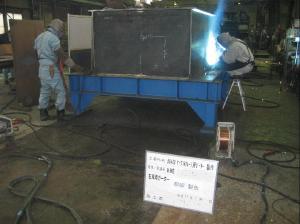

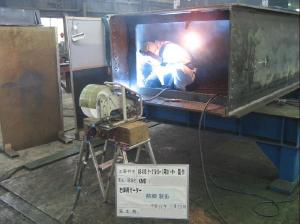

 本溶接状況 |
 本溶接状況 |
 本溶接状況 |

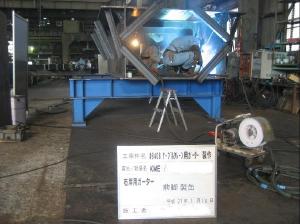

 下部ジョイント組立 （単体で組んでから本体に取付） |

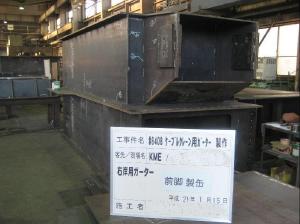

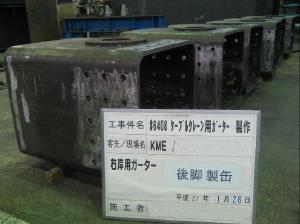

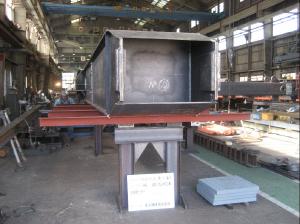

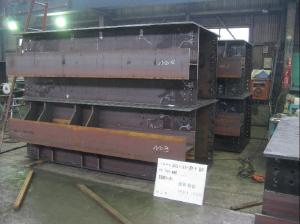

 本溶接完了 （この後、場内にて仮組立実施） |

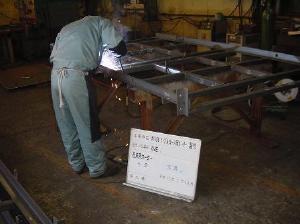

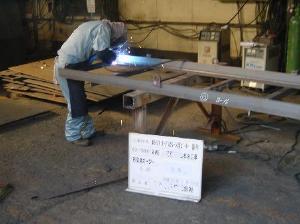

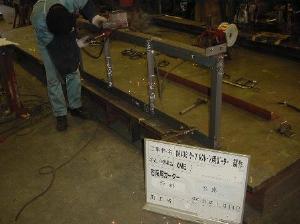

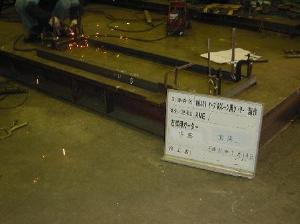

 歩廊製作状況 （床枠組立） |
 歩廊製作状況 （床枠組立） |
 歩廊製作状況 （床枠組立） |
 歩廊製作状況 （床枠組立） |

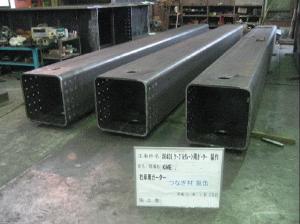

 繋ぎ材製作完了 （本体BOX取付部） |
 繋ぎ材製作状況 （本体左右繋ぎ用） |

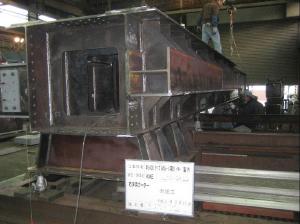

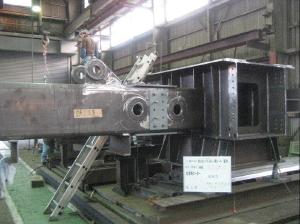

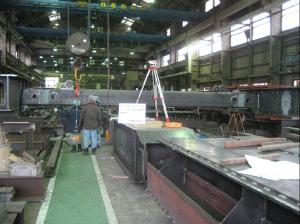

 仮組状況 （本体BOX） |
 仮組状況 （本体BOX） |

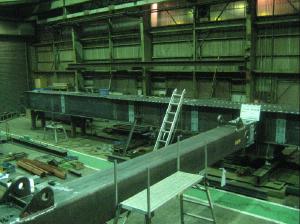

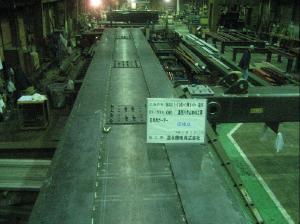

 仮組状況 （左右本体繋ぎ） |
 仮組状況 （左右本体繋ぎ） |
 仮組状況 （左右本体繋ぎ） |

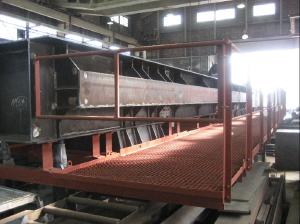

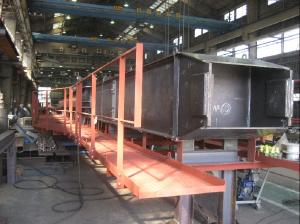

 仮組状況 （歩廊取付） |
 仮組状況 （歩廊取付） |
 仮組状況 （歩廊取付） |

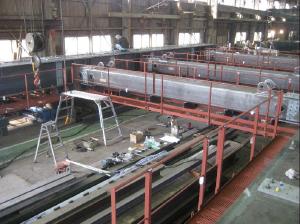

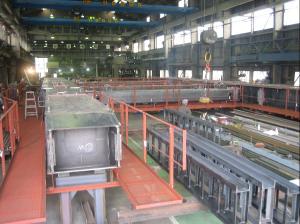

 仮組状況 （各所調整） |
 仮組状況 （各所調整） |
 仮組状況 （各所調整） |
 仮組状況 （各所調整） |

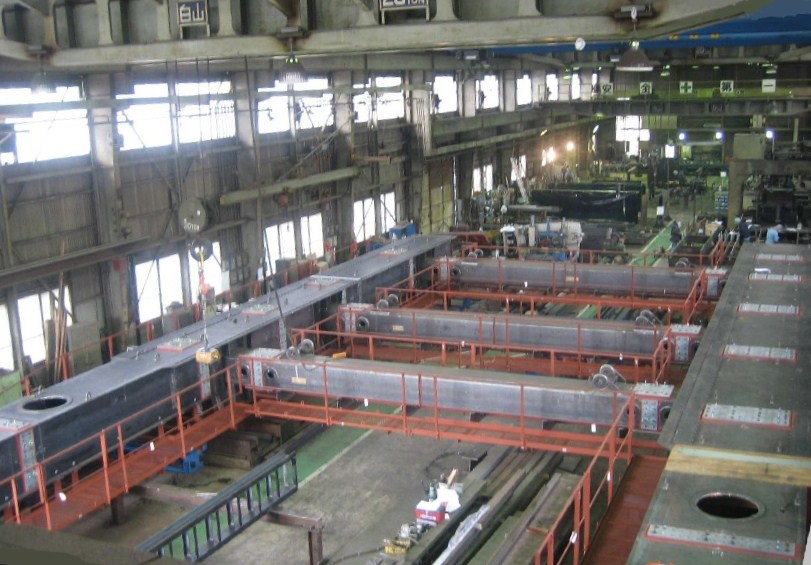

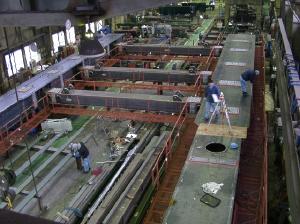

 仮組完了 （製品全景） |
|
